汽車線束接地對EMC的影響

汽車所處電磁環境很復雜，受周圍環境噪聲影響很大；另一方面，汽車同時作為騷擾源，對周圍環境造成影響。作為汽車電器系統組成部分的電器部件是造成對外騷擾的主要騷擾源；另一方面，外界環境對汽車的干擾也是通過這些電器部件體現出來。

進行汽車電磁兼容性工作也就是為了讓各電器部件以及組成的系統能夠在所處的電磁環境下正常工作，而且不對外界造成不可忍受的電磁騷擾。

任何復雜的電磁兼容問題均可采用該簡化模型表示。

EMC包含EMI（電磁干擾）和EMS（電磁敏感性）兩個方面

EMC主要的三個措施：屏蔽、濾波、接地

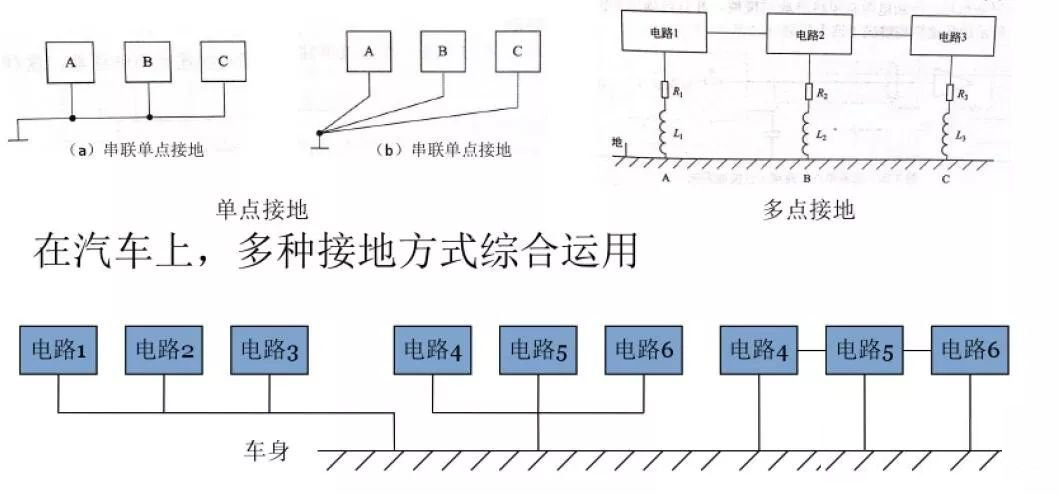

不要以單點接地和多點接地的概念來指導整車或零部件產品的EMC設計。

接地點的位置選擇和接地方式更為重要

接地不是為了把干擾引入大地或泄放到大地，而是為了引導“共?！?span style="text-decoration: none; margin: 0px; padding: 0px;">電流

導體的阻抗低頻時與截面尺寸關系大，高頻時關系小。

同樣長度地導線，低頻時，由于截面的尺寸不同，阻抗相差很大，而高頻時相差很小。這是因?yàn)?，?dǎo)線電阻是由阻抗和感抗兩部分組成，頻率較低時，感抗很小，電阻起主導作用，電阻與導線的截面尺寸關系很大。頻率較高時，感抗起主導作用，而導線的電感與導線的截面尺寸關系不大。

在低頻電路中，接地線的截面積不要選擇太小，以減小接地阻抗（當然，長度短也可以減小阻抗）

在高頻電路中接地線的長度要盡量短，以減小接地線的感抗，用萬用表去測回路接地線的電阻值，是不能準確的分析電磁兼容問題的。
